ITパスポート 2018年 春期 問05

DFDの記述例【ITパスポート 解説】

正解の理由

解法ステップ

1. 問題文の図を見て「何を表しているか」を要素別に分ける。
   • 円や丸 → 処理（process）か状態か？
   • 矢印 → データの流れか、イベント・制御の流れか？
   • 二重線の長方形 → データストアか？
   • 菱形（ダイヤ） → 判断（フローチャートの決定）か？
   • 長方形の実体 → データモデルの実体（ER図）か？
2. DFDの特徴をチェックする。
   • データの流れ（ラベル付き矢印）があるか？
   • 処理（データを変換する要素）があるか？
   • データストア（二重線）があるか？
   • 判断（条件分岐のダイヤ）や「状態遷移（state）」を表す記号はないか？

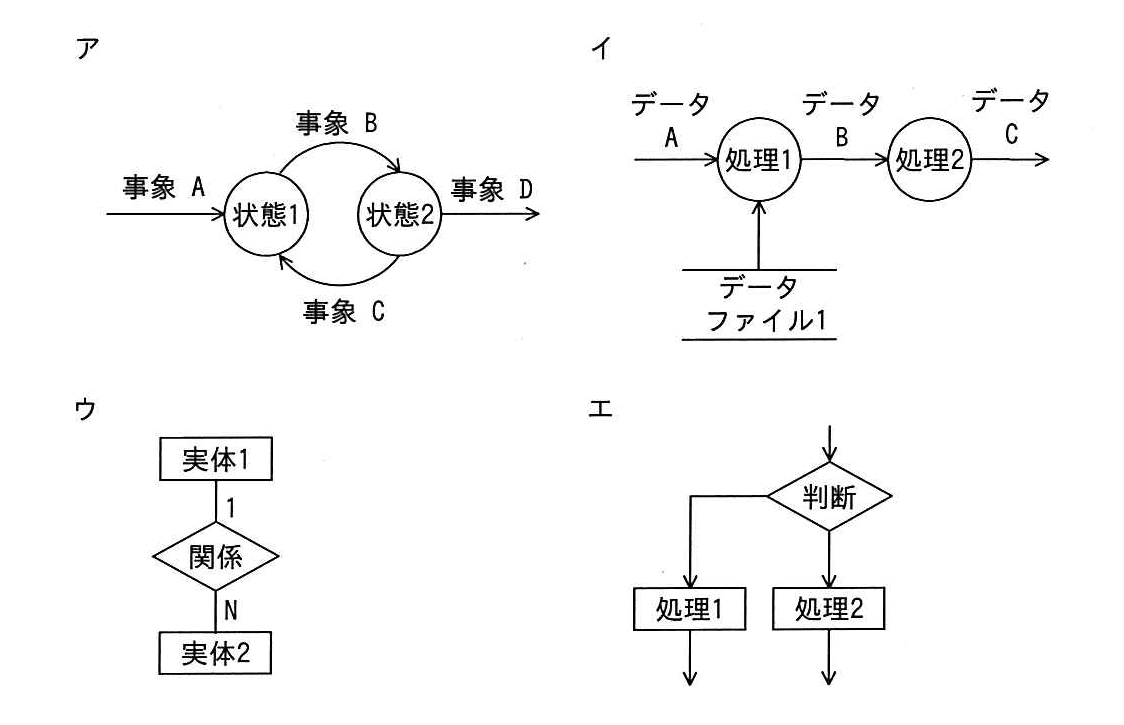

3. 各選択肢に当てはめる。
   • DFDの要素が一式そろっているものを選ぶ。以上の観点からイが該当する。

選択肢別の誤答解説

• ア：
  • これは状態遷移図（state transition diagram：システムや機器・処理の「状態」と「その状態間の遷移」を表す図）です。丸が状態（状態1、状態2）を示し、矢印は事象（イベント）による遷移を示します。DFDが「データの流れ」を扱うのに対し、状態遷移図は「状態変化」を扱うため不適切です。
• イ：
  • DFDの基本要素（処理、データフロー、データストア）が揃っています。処理はデータを受けて別のデータを出すことに注目してください。したがってDFDの記述例として正しいです。
• ウ：
  • これはER図（Entity-Relationship diagram：実体と実体の関係を表す図）です。実体（実体1、実体2）と関係（菱形）および1対Nなどの多重度（カードinality）を示しています。データ構造やテーブル設計によく使いますが、データの流れを示すDFDではありません。
• エ：
  • これはフローチャート（flowchart：処理の流れや制御の分岐を表す図）です。菱形が判断（分岐条件）を示し、矢印は処理の順序（制御フロー）を表します。フローチャートは手順やロジックを示すのに適していますが、DFDの目的である「データの流れと保存」を示す図ではないため誤りです。

よくある誤解

1. 「矢印がある＝DFD」と考えるミス
   • 矢印はフローチャートや状態遷移図でも使います。DFDでは「矢印がデータを表しているか（データ名のラベルがつく）」を確認してください。ラベルが付かない矢印は制御や遷移を表す場合があります。
2. 「丸＝必ずプロセス」と思い込む誤り
   • 丸や円形は記法により意味が変わります。Yourdon/DeMarco記法では円がプロセスを表すこともありますが、別の図（状態図）でも円が状態を表します。周囲の要素（データストア、データフローのラベル）で判断しましょう。
3. 「判断（分岐）があるからDFDではない」と早合点すること
   • DFDは本来、条件判断（if文）の可視化が目的ではありませんが、条件によりデータの流れが変わることを矢印の分岐で表すことはあります。重要なのは「何を表したいか（データの流れか制御の流れか）」です。

補足コラム

• DFDの主な利点：
  • ソフトウェアや業務システムで「どのデータがどこを通るか」が一目で分かります。これにより要件定義やデータ保護、業務改善がしやすくなります。
• 表記の違い：
  • DFDには複数の記法（Yourdon、Gane & Sarson など）があります。Yourdonではプロセスが丸、Gane & Sarsonでは丸めの長方形（ラウンドされた矩形）を使うことが多いです。図を読むときは「その図でどの記号が何を意味するか」をまず確認しましょう。
• 小さな実務例：
  • 例：顧客が注文（データ）→ 注文処理（処理）→ 注文データを注文DB（データストア）に保存 → 出荷処理がDBからデータを受ける。これがDFDの典型的な流れです。
