ITパスポート 2022年 問32

コンカレントエンジニアリングを適用した業務の流れの図【ITパスポート 解説】

正解の理由

解法ステップ

1. 問題文で求められている概念（コンカレントエンジニアリング）を確認する。
   • ポイント：並行して処理する、工程を重ねる、早期の調整・情報共有。

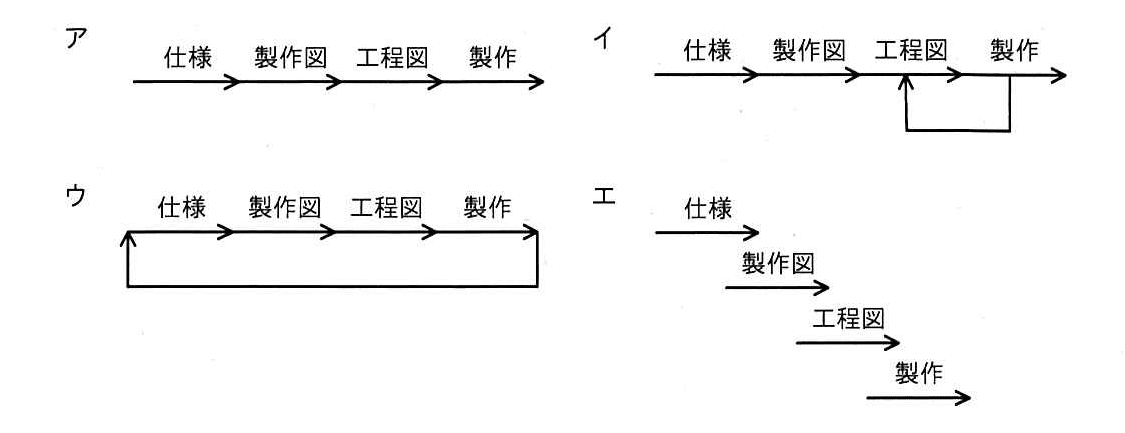

2. 各図の構成を読み取る。
   • 直線的に一方向に流れるか、戻りループ（フィードバック）か、段差や重なりがあるかを判別する。
3. コンカレントの特徴（重なり・同時進行）に合う図を選ぶ。
   • 完全な直列（ウォーターフォール）的なら不正解。
   • 大きな戻りループは「反復・改善（フィードバック）」を示すだけであり並行性とは異なる。
4. よって、段差で並行性を表現する エ を選ぶ。

選択肢別の誤答解説

• ア：直線的に「仕様 → 製作図 → 工程図 → 製作」と並んでいる図は、各工程が順番に完了してから次へ進むウォーターフォール型です。並行して行うという意味は含まれないため不適切です。
• イ：一部で製作から工程図へ戻る閉ループ（フィードバック）を示しています。これは現場からの修正要求などのフィードバック（反復）を表す図で、並行して工程が進む様子とは違います。
• ウ：最終段（製作）から起点（仕様）へ大きな戻りループがある図は、全体を通したフィードバック・再設計の流れを強調しています。反復プロセスは示しますが、工程の「同時進行」や「重なり」を示すものではありません。
• エ：各工程が少しずつ下にずれた階段状で、次工程が前工程の完了前に始まるイメージを表しています。これがコンカレントエンジニアリングを最も端的に表す図です。

よくある誤解

1. 「戻り（フィードバック）がある図＝コンカレント」
   • フィードバックやループは反復改善を表しますが、必ずしも工程の同時並行を示すわけではありません。並行性は工程の重なり（オーバーラップ）がポイントです。
2. 「並行＝全て同時にやる」
   • 並行工学は「完全同時」ではなく「早めに次工程を開始して重ねる」ことです。各工程の開始時期をずらしつつ情報共有して手戻りを減らします。
