ITサービスマネージャ 2014年午前2 問22

問題文

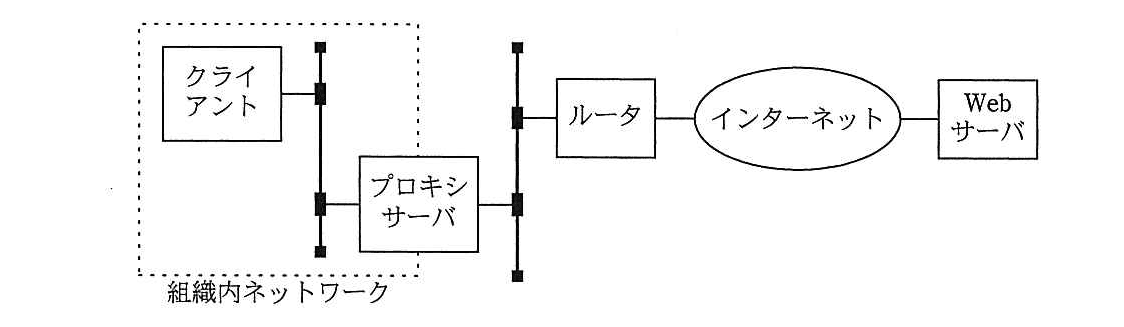

図は、組織内のTCP/IPネットワークにあるクライアントが、プロキシサーバ、ルータ、インターネットを経由して組織外のWebサーバを利用するときの経路を示している。この通信のTCPコネクションが設定される場所はどれか。

🖊️ 解答を隠して解いてみる

ア：クライアントとWebサーバの間、クライアントとプロキシサーバの間

イ：クライアントとプロキシサーバの間、プロキシサーバとWebサーバの間（正解）

ウ：クライアントとプロキシサーバの間、プロキシサーバとルータの間、ルータとWebサーバの間

エ：クライアントとルータの間、ルータとWebサーバの間

🔒 解説は解答すると表示されます

プロキシサーバは、クライアントからの要求を受け取り、Webサーバへ転送します。このとき、プロキシサーバはTCP通信の終点となり、クライアントとのコネクションとWebサーバとのコネクションを別々に設定します。

したがって、TCPコネクションが設定される場所は、クライアントとプロキシサーバの間、およびプロキシサーバとWebサーバの間です。この条件に合うのはイです。

ア：クライアントとWebサーバの間にも直接コネクションがあるとしています。しかし、プロキシサーバが通信を中継するため、クライアントとWebサーバが直接TCPコネクションを設定するわけではありません。
イ：クライアント―プロキシサーバ間と、プロキシサーバ―Webサーバ間の2本を示しています。プロキシサーバがそれぞれのTCP通信の終点となるため、適切です。
ウ：ルータとの間にもTCPコネクションが設定されるとしています。ルータはIPパケットを転送する装置であり、通常、TCPコネクションの終点にはなりません。
エ：クライアントとルータの間にもTCPコネクションがあるとしていますが、ルータはTCP通信の終点ではありません。また、プロキシサーバを介した2本のコネクションも表していません。

通信経路上の機器ごとにTCPコネクションがあると思う
TCPコネクションは、通信経路上の機器すべてとの間に設定されるものではありません。ルータなどは通常、パケットを転送するだけです。
プロキシが通信を中継しても、TCPコネクションは1本のままだと思う
プロキシは通信をいったん受け取り、Webサーバへ別の通信を行います。そのため、TCPコネクションは2本に分かれます。
ネットワークの境界とTCPコネクションの境界を混同する
組織内・組織外という位置関係ではなく、TCP通信の終点がどこかで判断します。

ルータは主にネットワーク層でIPパケットを転送します。一方、プロキシサーバはアプリケーションの要求を受け取って転送するため、クライアント側とWebサーバ側で別々のTCPコネクションを使います。この違いを押さえると、通信経路図の問題を解きやすくなります。

Q. プロキシサーバとルータの間にTCPコネクションは設定されますか？
A. 通常は設定されません。ルータはTCP通信の相手ではなく、IPパケットを転送する装置です。

Q. プロキシを使わない場合、TCPコネクションはどこに設定されますか？
A. 通常はクライアントとWebサーバの間に設定されます。

Q. プロキシサーバは、クライアントから見ると何に当たりますか？
A. クライアントが通信する相手であり、クライアント側のTCPコネクションの終点です。

関連キーワード: プロキシサーバ、TCPコネクション、ルータ、IPパケット、通信経路
