ITサービスマネージャ 2022年午前2 問24

問題文

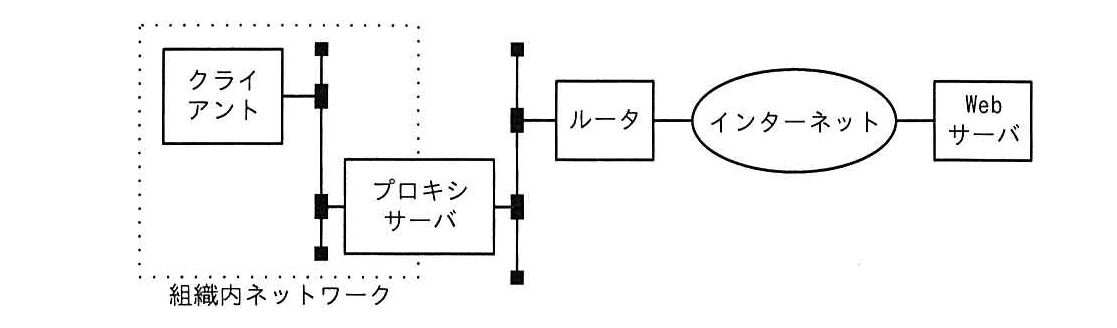

図は、組織内のTCP/IPネットワークに接続しているクライアントが、プロキシサーバ、ルータ、インターネットを経由して組織外のWebサーバを利用するときの経路を示している。この通信のTCPコネクションが設定される場所はどれか。

🖊️ 解答を隠して解いてみる

選択肢

ア：クライアントとWebサーバの間、クライアントとプロキシサーバの間

イ：クライアントとプロキシサーバの間、プロキシサーバとWebサーバの間（正解）

ウ：クライアントとプロキシサーバの間、プロキシサーバとルータの間、ルータとWebサーバの間

エ：クライアントとルータの間、ルータとWebサーバの間

🔒 解説は解答すると表示されます

プロキシ経由通信のTCPコネクション【午前2解説】

正解の理由

プロキシサーバは、クライアントからの通信をいったん受け取り、Webサーバに向けて別の通信を開始します。そのため、TCPコネクションは次の2か所に設定されます。

クライアントとプロキシサーバの間
プロキシサーバとWebサーバの間

この構成に当てはまるのはイです。ルータは通信を中継する機器であり、通常、TCPコネクションの端点にはなりません。

解法ステップ

プロキシサーバが通信を中継することを確認します。
クライアントからWebサーバへ直接つながるのではなく、通信はいったんプロキシサーバに届きます。
TCPコネクションの端点を考えます。
TCPコネクションは、通信を行う両端の機器の間に設定されます。プロキシサーバはクライアント側の通信を受け取る端点です。
プロキシサーバからWebサーバへの接続を考えます。
プロキシサーバはWebサーバに向けて別のTCPコネクションを設定します。この通信は途中でルータを通りますが、コネクションの端点はプロキシサーバとWebサーバです。

選択肢別の誤答解説

ア：誤りです。
クライアントとWebサーバの間に直接コネクションを設定する点が誤りです。プロキシサーバが通信を中継する場合、クライアントとWebサーバが直接TCPコネクションを結ぶ構成にはなりません。
イ：正解です。
クライアントとプロキシサーバの間、およびプロキシサーバとWebサーバの間に、それぞれTCPコネクションが設定されます。
ウ：誤りです。
クライアントとプロキシサーバの間、プロキシサーバとWebサーバの間という点は適切ですが、ルータとWebサーバの間にもコネクションがあるとしている点が誤りです。ルータはTCPコネクションの端点ではありません。
エ：誤りです。
クライアントからルータ、ルータからWebサーバという接続にしていますが、プロキシサーバがTCP通信の端点となることを反映していません。

よくある誤解

通信経路上の機器すべてがTCPコネクションの端点になるわけではありません。
ルータはパケットを転送しますが、通常はTCPコネクションを終端しません。
プロキシを経由しても、クライアントとWebサーバのTCPコネクションがそのまま維持されると思いがちです。
プロキシサーバが通信を受け取り、Webサーバ向けに別のコネクションを作ります。
TCPコネクションの数と、ネットワーク上の経由区間の数を混同しがちです。
経由するルータやネットワークの数ではなく、TCP通信の両端がどの機器かを見ます。

補足コラム

HTTPSでプロキシを利用する場合も、一般にクライアントとプロキシサーバの間、プロキシサーバとWebサーバの間にTCPコネクションが設定されます。CONNECTメソッドを使うと、プロキシサーバはクライアントとWebサーバの間の通信をトンネルとして中継しますが、TCPコネクション自体はそれぞれの区間で確立されます。

FAQ

Q. ルータはTCPコネクションを中継しないのですか？
A. ルータは、IPパケットを次の機器へ転送します。通常、TCPコネクションの確立や終端を行う機器ではありません。

Q. プロキシサーバを使うと、TCPコネクションは必ず2つですか？
A. この問題のように、クライアントとプロキシサーバ、プロキシサーバとWebサーバがそれぞれ通信する基本構成では2つです。実際のサービスでは接続の再利用などもありますが、試験ではまずこの基本構成を押さえましょう。

関連キーワード: プロキシサーバ、TCPコネクション、ルータ、HTTP、CONNECTメソッド
