ネットワークスペシャリスト 2023年 午前2 問09
問題文

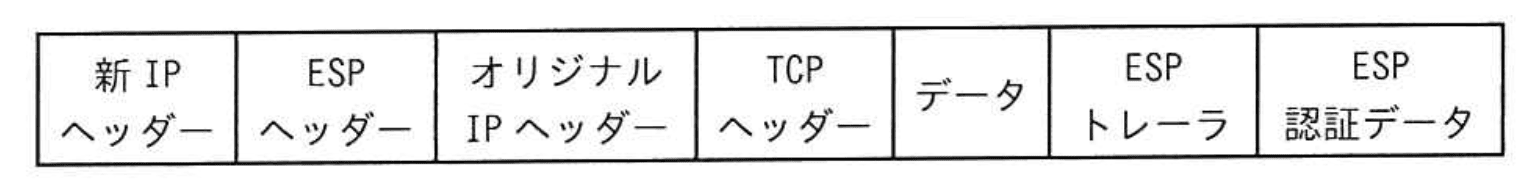

図はIPv4におけるIPsecのデータ形式を示している。ESPトンネルモードの電文中で、暗号化されているのはどの部分か。
選択肢
ア：ESPヘッダーからESPトレーラまで
イ：TCPヘッダーからESP認証データまで
ウ：オリジナルIPヘッダーからESPトレーラまで（正解）
エ：新IPヘッダーからESP認証データまで
IPv4におけるIPsecのESPトンネルモードの暗号化範囲【午前2 解説】
要点まとめ
- 結論：ESPトンネルモードでは「オリジナルIPヘッダーからESPトレーラまで」が暗号化される。
- 根拠：トンネルモードは元のIPパケット全体をカプセル化し、内部のIPヘッダー以降を暗号化する仕様であるため。
- 差がつくポイント：ESPヘッダーや認証データは暗号化されず、認証データは改ざん検知用に後付けされる点を理解すること。
正解の理由
ESPトンネルモードは、元のIPパケット全体（オリジナルIPヘッダー、TCPヘッダー、データ、ESPトレーラ）を暗号化し、新たに付加した新IPヘッダーは暗号化しません。ESPヘッダーは暗号化対象の前に置かれ、ESP認証データは暗号化されずにパケットの最後に付加されます。したがって、暗号化される範囲は「オリジナルIPヘッダーからESPトレーラまで」であり、選択肢のウが正解です。
よくある誤解
ESPヘッダーやESP認証データも暗号化されると誤解されがちですが、ESPヘッダーは暗号化対象の前にあり、認証データは暗号化されません。新IPヘッダーはトンネルモードで外部ルーティング用に追加されるため暗号化されません。
解法ステップ
- IPsecのESPトンネルモードの基本構造を理解する。
- 新IPヘッダーは外部ルーティング用で暗号化されないことを確認。
- ESPヘッダーは暗号化対象の前にあり、暗号化されないことを把握。
- ESP認証データは改ざん検知用で暗号化されないことを理解。
- 以上から暗号化範囲は「オリジナルIPヘッダーからESPトレーラまで」と判断する。
選択肢別の誤答解説
- ア: ESPヘッダーからESPトレーラまで
→ ESPヘッダーは暗号化されず、暗号化範囲の開始位置として誤り。 - イ: TCPヘッダーからESP認証データまで
→ ESP認証データは暗号化されず、またオリジナルIPヘッダーも暗号化対象。 - ウ: オリジナルIPヘッダーからESPトレーラまで
→ 正解。トンネルモードで暗号化される範囲を正しく示している。 - エ: 新IPヘッダーからESP認証データまで
→ 新IPヘッダーは暗号化されず、ESP認証データも暗号化されないため誤り。
補足コラム
IPsecのESP（Encapsulating Security Payload）は、データの機密性を確保するために暗号化を行います。トンネルモードはVPNなどでよく使われ、元のIPパケット全体を新IPヘッダーで包み込みます。これに対し、トランスポートモードはペイロード部分のみを暗号化します。ESP認証データは改ざん検知用のHMACなどで生成され、暗号化されずに付加されます。
FAQ
Q: ESPトンネルモードで新IPヘッダーはなぜ暗号化されないのですか？
A: 新IPヘッダーはパケットのルーティングに必要なため、途中のルーターが読み取れるよう暗号化されません。
A: 新IPヘッダーはパケットのルーティングに必要なため、途中のルーターが読み取れるよう暗号化されません。
Q: ESP認証データは暗号化されますか？
A: いいえ。ESP認証データは改ざん検知用であり、暗号化されずにパケットの最後に付加されます。
A: いいえ。ESP認証データは改ざん検知用であり、暗号化されずにパケットの最後に付加されます。
関連キーワード: IPsec, ESPトンネルモード、暗号化範囲、IPヘッダー、ESP認証データ、VPN, ネットワークセキュリティ
