プロジェクトマネージャ 2019年 午前2 問10

トルネード図【午前2解説】

正解の理由

解法ステップ

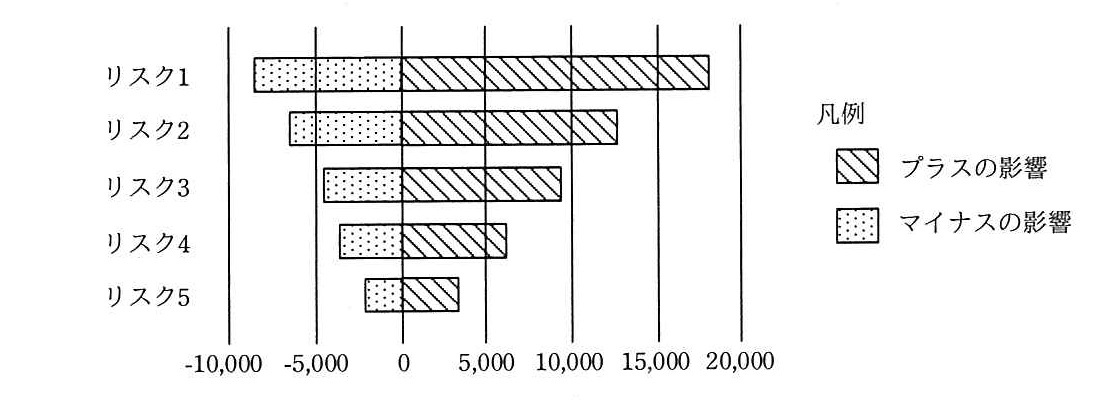

1. グラフが、横棒で各リスクのプラス・マイナスの影響範囲を表していることを確認します。
2. 棒の長さを比べ、どのリスクの影響が大きいかを読み取ります。
3. 影響の大きい順に並べた横棒グラフは、トルネード図だと判断します。

選択肢別の誤答解説

• ア：確率分布
  ある事象がどの値をどの程度の確率でとるかを示すものです。この図のように、リスクごとの影響範囲を横棒で比較する図ではありません。
• イ：デシジョンツリーダイアグラム
  意思決定の選択肢や、それぞれの選択に続く事象・結果を木構造で表す図です。横棒の長さで感度を比較する図とは異なります。
• ウ：トルネード図
  感度分析の結果を、影響の大きい項目から横棒で並べて比較する図です。提示された図に当てはまります。
• エ：リスクブレークダウンストラクチャ
  リスクを分類し、階層構造で整理したものです。リスクの影響度を棒の長さで比較する図ではありません。

よくある誤解

• 棒が長いことを、発生確率が高いことだと考える
  トルネード図の棒の長さは、基本的に対象項目の値の変化が結果に与える影響の大きさを示します。発生確率そのものを示すとは限りません。
• プラス側・マイナス側のどちらかだけを見る
  感度分析では、値の変化によって結果がどの程度、どちらの方向に変わるかを比較します。両側の範囲を確認しましょう。
• 「リスク」という名前から、悪影響だけを表す図だと思う
  図には、プラスの影響とマイナスの影響の両方が示される場合があります。
