プロジェクトマネージャ 2021年 午前2 問11

トルネード図【午前2解説】

正解の理由

解法ステップ

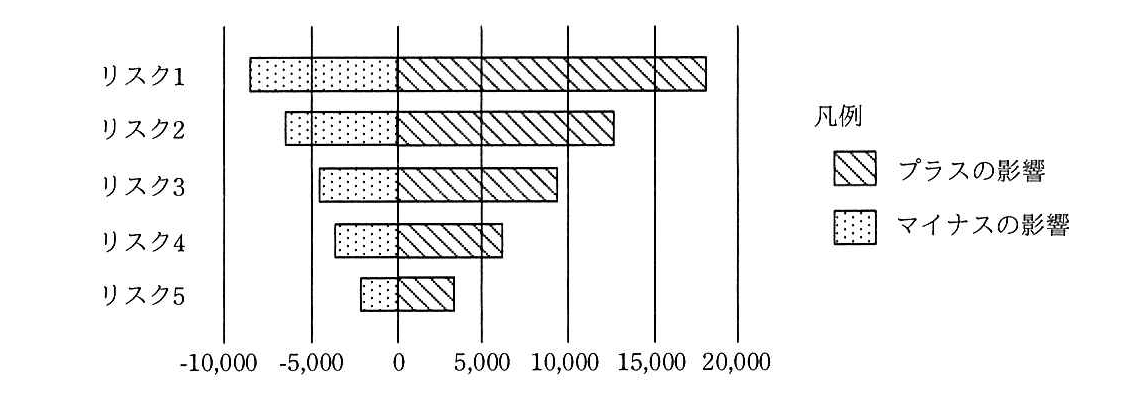

1. 図が横棒グラフであり、各棒が基準値の「0」を起点に左右へ伸びていることを確認します。
2. 棒の長さが要因ごとの影響の大きさを表していると読み取ります。
3. このように、複数の要因の影響度を比較する図をトルネード図と判断します。

選択肢別の誤答解説

• ア：確率分布
  発生確率や値のばらつきを、確率や度数に基づいて表すものです。この図のように、複数のリスク要因の影響度を横棒で比較する図ではありません。
• イ：デシジョンツリーダイアグラム
  意思決定の選択肢や、その後に起こり得る事象を枝分かれで表す図です。基準値からの影響の大きさを横棒で比較する図ではありません。
• ウ：トルネード図
  感度分析で、入力要因などが分析結果に与える影響の大きさを比較する図です。設問の図に該当します。
• エ：リスクブレークダウンストラクチャ
  プロジェクトのリスクを、発生原因や分類ごとに階層化して整理する構造です。リスクの影響度を棒の長さで示す図ではありません。

よくある誤解

• プラスとマイナスの棒があるので、確率分布だと思う
  左右の棒は影響の方向と範囲を示しています。確率の分布を表しているわけではありません。
• リスクの項目が並んでいるので、リスクブレークダウンストラクチャだと思う
  項目を分類・階層化する図と、項目ごとの影響度を比較する図は別のものです。
• リスクの発生確率を示す図だと思う
  この図が示すのは、各要因が結果に与える影響の大きさです。発生確率そのものを示すものではありません。
