応用情報技術者 2013年 秋期 午前2 問36
問題文

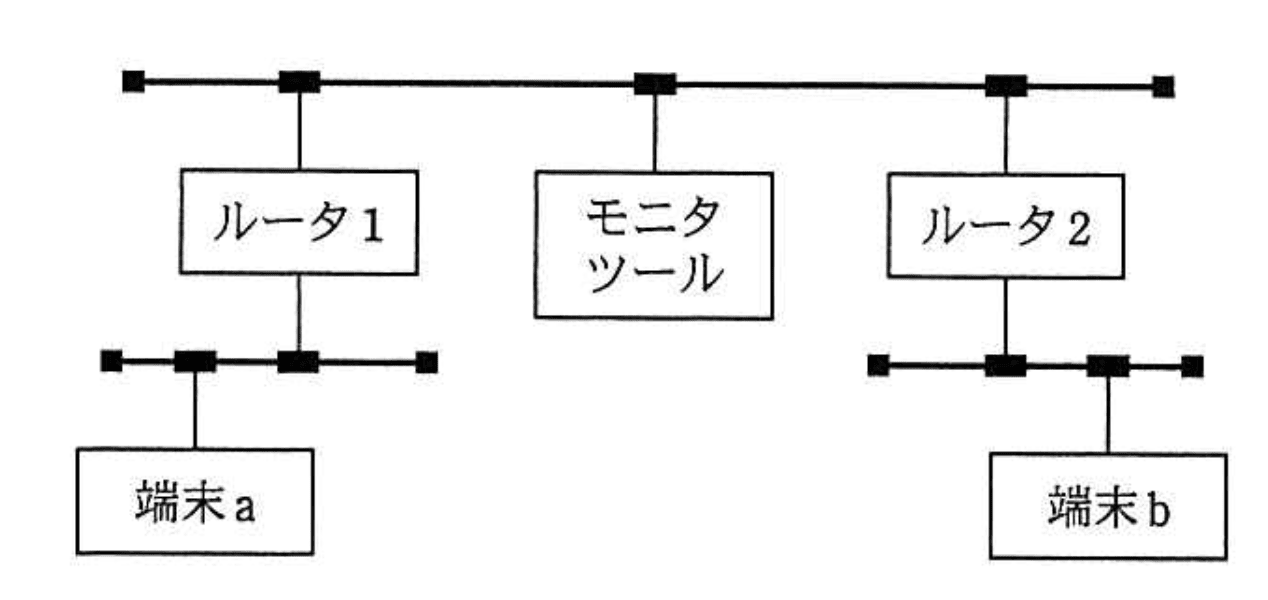

図に示す IPネットワークにおいて、端末Aから端末Bへの送信パケットをモニタツールで採取した。パケットのヘッダ情報に含まれるアドレスの組合せとして、適切なものはどれか。

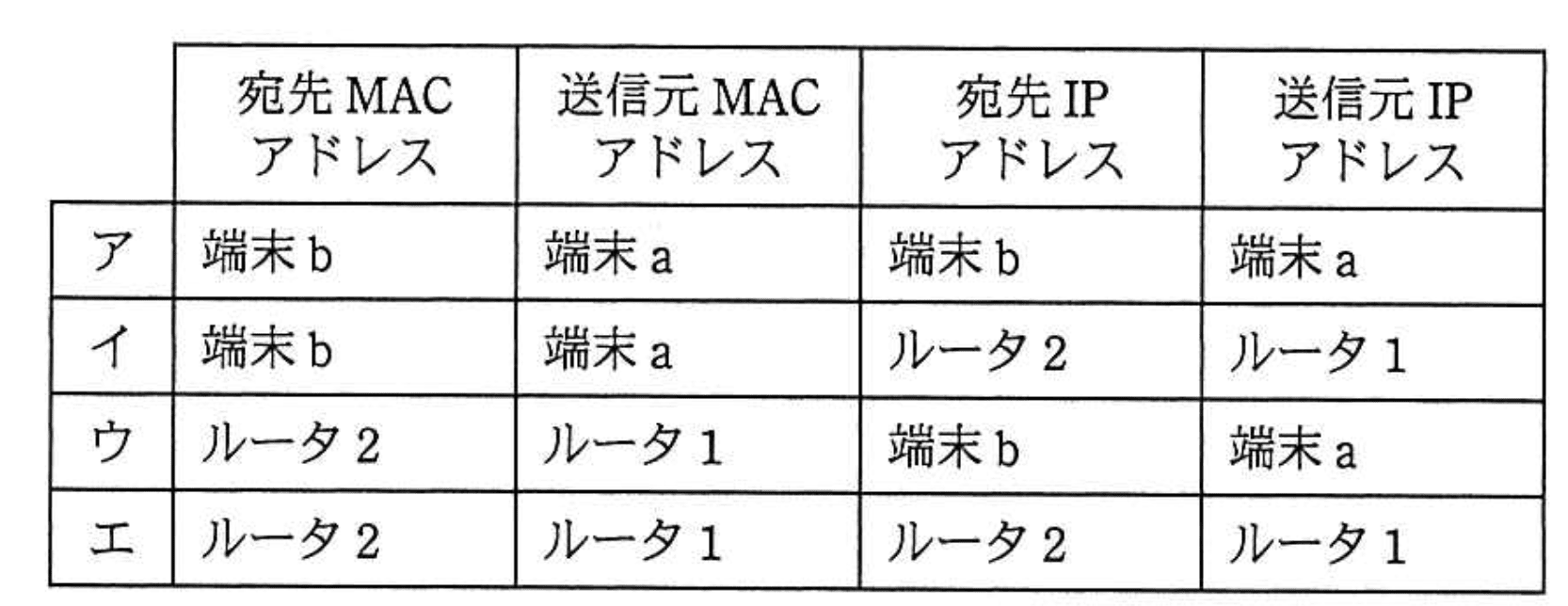

選択肢
ア：
イ：
ウ：（正解）
エ：
IPネットワークのパケットヘッダに含まれるアドレスの組合せ【午前2 解説】
要点まとめ
- 結論：端末Aから端末Bへの送信パケットのMACアドレスはルータ間のアドレス、IPアドレスは端末間のアドレスが使われるため、正解はウです。
- 根拠：MACアドレスは同一ネットワーク内の通信で使われ、ルータ間の物理的な接続に対応。IPアドレスは論理的な通信先・元を示します。
- 差がつくポイント：ルータを跨ぐ通信ではMACアドレスが経路ごとに変わることを理解し、IPアドレスは変わらない点を押さえることが重要です。
正解の理由
パケットは端末Aから端末Bへ送信される際、IPアドレスは送信元・宛先の端末のものがそのまま使われます。一方、MACアドレスは物理的な通信区間ごとに変わり、ルータ1からルータ2間の通信ではルータ1の送信元MACアドレスとルータ2の宛先MACアドレスが使われます。したがって、宛先MACアドレスはルータ2、送信元MACアドレスはルータ1、宛先IPアドレスは端末B、送信元IPアドレスは端末Aとなり、選択肢ウが正解です。
よくある誤解
MACアドレスは通信の最終目的地の端末のものと考えがちですが、ルータを経由する場合は区間ごとに変わります。IPアドレスは通信の終点・始点を示し変わりません。
解法ステップ
- 端末Aから端末Bへの通信経路を確認する。
- IPアドレスは送信元・宛先端末のアドレスがそのまま使われることを理解する。
- MACアドレスは同一ネットワーク内の通信で使われ、ルータ間の物理リンクごとに変わることを把握する。
- ルータ1からルータ2間のMACアドレスを送信元・宛先として考える。
- 選択肢の組み合わせと照合し、正しいものを選ぶ。
選択肢別の誤答解説
- ア：MACアドレスが端末間のものになっているが、ルータ間の物理通信ではMACアドレスはルータのものに変わるため誤り。
- イ：IPアドレスがルータのものになっているが、IPアドレスは端末のものが使われるため誤り。
- ウ：MACアドレスはルータ間のもの、IPアドレスは端末間のものとなっており正しい。
- エ：IPアドレスもMACアドレスもルータのものになっているため、IPアドレスの意味を誤解している。
補足コラム
IPネットワークでは、IPアドレスは論理的な通信先・元を示し、パケットの経路全体で変わりません。一方、MACアドレスは物理的な通信区間ごとに変わり、ルータを跨ぐたびに再設定されます。これを理解することはネットワークの基礎理解に不可欠です。
FAQ
Q: なぜMACアドレスはルータ間で変わるのですか？
A: MACアドレスは同一ネットワーク内の物理的な通信を識別するため、ルータを跨ぐと別のネットワークになるため変わります。
A: MACアドレスは同一ネットワーク内の物理的な通信を識別するため、ルータを跨ぐと別のネットワークになるため変わります。
Q: IPアドレスは通信経路で変わることはありますか？
A: 通常は変わりません。IPアドレスは送信元と宛先の端末を示す論理アドレスです。
A: 通常は変わりません。IPアドレスは送信元と宛先の端末を示す論理アドレスです。
関連キーワード: MACアドレス、IPアドレス、ルーティング、ネットワーク層、データリンク層、パケットヘッダ、物理アドレス、論理アドレス
