基本情報技術者 2014年 秋期 午前（科目A） 問21

図の論理回路と等価な回路はどれか【午前2 解説】

要点まとめ

• 結論：図の回路は入力 A,B に対して排他的論理和（XOR）となるため、正解は ウ です。
• 根拠：中央の NAND 出力を用いて上下で $\neg (A\wedge N)$ と $\neg (B\wedge N)$ を作り、最終 NAND により $A\oplus B$ を生成します。
• 差がつくポイント：回路の「丸（否定）」の位置とブランチの接続先を正確に読み取り、NAND の恒等変形で簡潔に整理する技能が重要です。

正解の理由

よくある誤解

• 中央の「丸付き AND」を単なる AND と誤認してしまい、NAND の否定を考慮しないミス。丸の有無で意味が逆になります。
• 出力側の丸（否定）が複数あるため最終が XNOR（等価）だと誤判断する場合。NAND の連結は単純否定の重ね合わせではありません。
• ブランチされた入力を独立に扱わず、単に並列の AND/OR と見てしまうために式の組み立てを誤ること。

解法ステップ

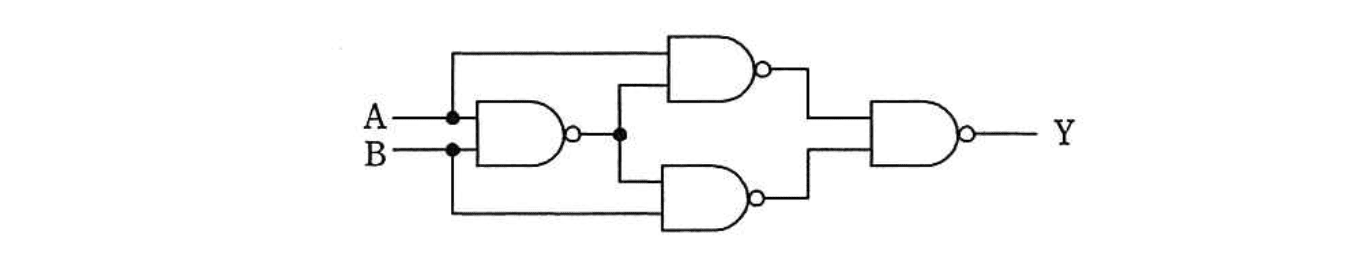

1. 図の各ゲートを名前付きで表現する（中央 N、上 T、下 U、最終 Y）。
2. 中央から派生する式を順に書く：$N=\neg (A\wedge B)$ を最初に得る。
3. 上下の NAND の式を導出する：$T=\neg (A\wedge N),U=\neg (B\wedge N)$。
4. ブール代数（ド・モルガン、分配律）で $T,U$ を簡約して $T=\neg A\vee B,U=A\vee \neg B$ を得る。
5. 最終出力 $Y=\neg (T\wedge U)$ を計算し、$Y=(A\wedge \neg B)\vee (\neg A\wedge B)$ で XOR と一致することを確認する。
6. 必要なら真理値表で 4 行を検算して、出力が XOR の真理値（A≠B のとき 1）であることを確認する。

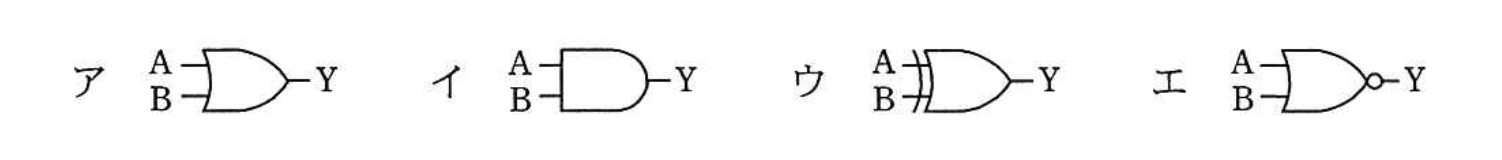

選択肢別の誤答解説

• ア：単なる OR を示す図。問題の回路は NAND の組合せで XOR を構成しており、形状が OR であるアは不正解。
• イ：AND を示す記号。図中は多数の否定丸（NAND）を含むため AND 単体では表せない。
• ウ：XOR の記号（入力側の二重曲線が特徴）で、図の論理式と一致するため正解。
• エ：出力が否定された OR（NOR）を示す。構成論理式が NOR とは異なり不一致。

補足コラム

• XOR の代表的な等式：$A\oplus B=(A\vee B)\wedge \neg (A\wedge B)=(A\wedge \neg B)\vee (\neg A\wedge B)$。今回の回路は NAND のみでこの式を実現した一例です。
• 実務的には NAND（または NOR）のみで任意の論理を構成できるため、NAND ベースの回路設計がよく用いられます。試験対策では「丸（否定）」の位置とゲート接続の対称性に注目すると速く正確に分類できます。
